Система автоматического подруливания STEC AgriPilot

STEC AgriPilot AP10 — это современная система автоматического вождения, предназначенная для быстрой установки на широкий спектр тракторов, самоходных опрыскивателей и другой сельскохозяйственной техники. Благодаря точности между проходами до 2,5 см система уменьшает перекрытия и пропуски, позволяя экономить топливо, время, семена, удобрения и средства защиты растений.

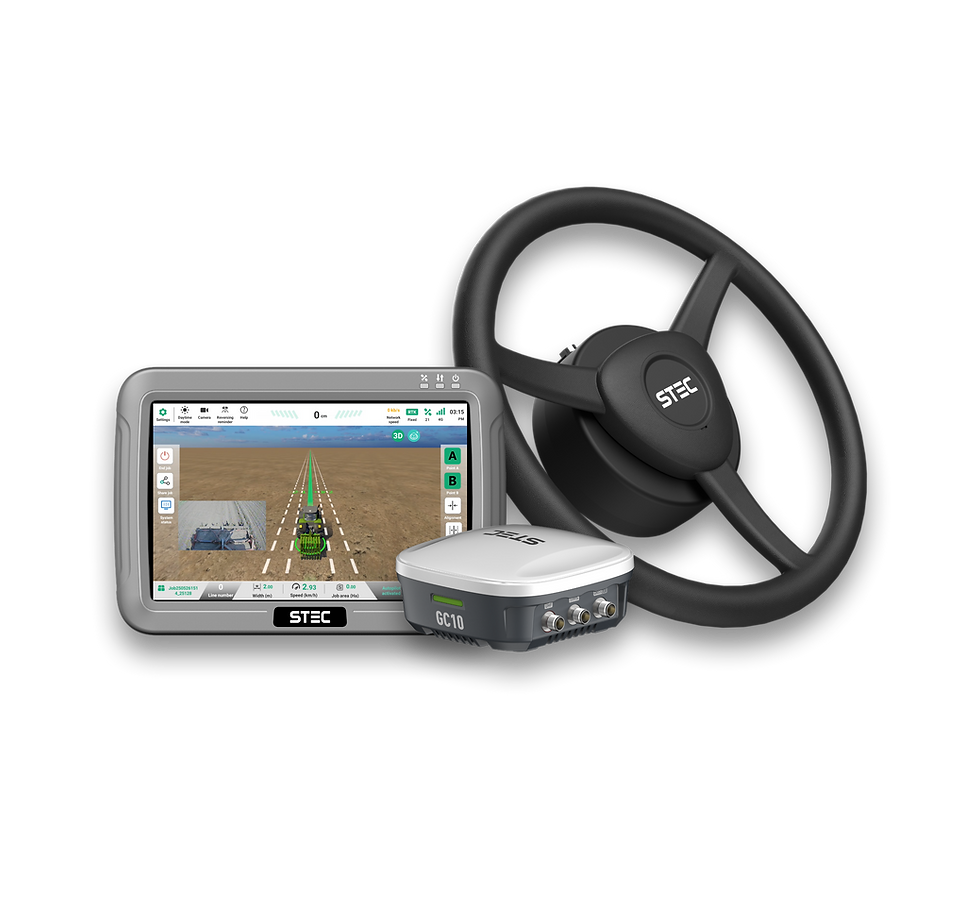

В комплект системы входят GNSS-приёмник GC10, профессиональный планшет GT10 с экраном 10,1″ и автоматизированный электрический руль GW10. Система подходит для вспашки, формирования гребней, посева, посадки, опрыскивания, внесения удобрений, дренажных работ, прикатывания и уборки урожая.

RTK-приёмник использует технологии GNSS + INS, встроенный IMU-модуль и оптимизированные алгоритмы компенсации рельефа. Благодаря этому система сохраняет высокую точность движения на склонах, поворотах и неровной местности.

Планшет с яркостью экрана 1 000 нит оснащён сенсорным дисплеем, которым можно пользоваться в перчатках или влажными руками. Встроенная камера автоматически выводит изображение заднего вида при движении задним ходом, обеспечивая лучшую видимость и безопасность.

Датчик угла поворота колёс входит в стандартную комплектацию и обеспечивает точное управление как на низких, так и на высоких скоростях. Системой можно управлять с помощью сенсорного экрана, физических кнопок или Bluetooth-пульта.

Прочная конструкция, защита IP67, антивибрационное исполнение и широкий диапазон рабочих температур делают систему подходящей для интенсивной эксплуатации в сельском хозяйстве.

Технические характеристики GNSS-приёмника GC10:



Поддерживаемые GNSS-системы: GPS, GLONASS, BeiDou, Galileo, QZSS и SBAS


Частоты GPS: L1C/A, L2C, L2P(Y), L5


Частоты GLONASS: G1, G2


Частоты BeiDou: B1I, B2I, B3I, B1C, B2b


Частоты Galileo: E1, E5a, E5b, E6


Точность RTK по горизонтали: ±8 мм + 1 ppm


Точность RTK по вертикали: ±15 мм + 1 ppm


Точность PPP по горизонтали: ±5 см


Точность PPP по вертикали: ±10 см


Точность между проходами: до ±2,5 см


Мобильная связь: 4G LTE, UMTS и GSM


UHF-радиомодем: 410–470 МГц, трансивер мощностью 1 Вт


Радиопротоколы: поддержка традиционных радиопротоколов и LoRa


Подключение: 4G, Wi-Fi, Bluetooth и встроенный UHF-радиомодем


Wi-Fi: 802.11 a/b/g/n/ac


Bluetooth: BT 2.1 + EDR, 3.0, 4.1 LE и 4.2 BLE


Слот для SIM-карты: имеется


Слот для карты TF/MicroSD: имеется


Интерфейсы: CAN и RS-232


Встроенная память: 32 ГБ с возможностью расширения до 128 ГБ с помощью карты MicroSD


Напряжение питания: 9–36 В


Размеры: 142 × 126 × 67 мм


Вес: 963 г


Рабочая температура: от −30°C до +60°C


Степень защиты от воды и пыли: IP67


Технические характеристики планшета GT10:



Сенсорный экран: 10,1″


Разрешение: 1280 × 800 пикселей


Яркость: 1 000 нит


Управление: сенсорный экран работает в перчатках и при касании влажными руками


Операционная система: Android 11


Процессор: восьмиядерный, 2,0 ГГц


Оперативная память: 4 ГБ LPDDR4X


Встроенная память: 32 ГБ; версия на 64 ГБ доступна опционально


Расширение памяти: до 512 ГБ с помощью карты MicroSD


Мобильная связь: GSM, WCDMA, LTE FDD и LTE TDD


Wi-Fi: 2,4/5 ГГц, 802.11 ac/a/b/g/n


Bluetooth: BT 2.1 + EDR, 3.0, 4.1, 4.2 и 5.0 BLE


Слот для SIM-карты: имеется


Слот для карты TF/MicroSD: имеется


Напряжение питания: 9–36 В


Размеры: 275 × 188 × 34 мм


Вес: 1 300 г


Рабочая температура: от −30°C до +60°C


Степень защиты от воды и пыли: IP67


Технические характеристики автоматизированного руля GW10:



Тип: электрический моторизированный руль для системы автоматического вождения


Номинальный крутящий момент: 6,5 Н·м при 12 В постоянного тока


Максимальная скорость вращения: 120 об/мин


Напряжение питания: 9–32 В


Интерфейс: 8-контактный разъём с поддержкой CAN FD


Размеры двигателя: Ø182 × 70,5 мм


Диаметр рулевого колеса: 400 мм


Вес: 5,6 кг


Рабочая температура: от −30°C до +70°C


Степень защиты: IP65


КОМПЛЕКТАЦИЯ:



GNSS-приёмник GC10


Основание для приёмника GC10


Крепление для приёмника GC10


Монтажная пластина с клеевой основой 3M


Радиоантенна


Планшет управления GT10


Шарнирное крепление для планшета


Комплект U-образных креплений


Крепление для выключателя


Электрический руль GW10 со встроенным двигателем


Универсальное крепление


Т-образное крепление


Шлицевой фланец/адаптер для рулевого колеса


Основной кабель длиной 11 м


Выключатель включения/выключения с кабелем длиной 2 м


Видеокамера


Удлинительный кабель для камеры


Крепление для камеры


Пульт дистанционного управления Bluetooth


Комплект винтов и крепёжных элементов


Кабельные стяжки


Для достижения точности до ±2 см система STEC AgriPilot может использовать два источника RTK-поправок:



Собственная базовая RTK-станция передаёт поправки системе по радиоканалу UHF и позволяет обеспечить точность до ±2 см без абонентской платы и регулярных платежей за RTK-сигнал.


Сервис MoldPos/CORS (NTRIP) требует подключения к интернету и оформления платной подписки у местного поставщика RTK-поправок.


Как работает RTK-сигнал от базовой UHF-станции

Базовая RTK-станция устанавливается в фиксированной точке на поле и передаёт поправочные данные по радиоканалу UHF на систему автоматического вождения трактора. Это обеспечивает точность до 2,5 см без интернета, SIM-карты и ежемесячной абонентской платы.

Важно: при перемещении базовой станции на другое место её необходимо заново установить и настроить. Трактор должен работать в пределах зоны действия радиосигнала станции.



Мы являемся официальным дистрибьютором STEC Precision в Республике Молдова.

Официальная гарантия — 2 года.
